南京恒盾科技有限公司

4G TD-LTE移动通信及智慧城市网络构建实训系统

HD-LTE-II型

一、产品简介

该系统是以4G（TD-LTE）移动通信技术为核心，以软架构的形式构建真正的4G网络结构，集多种无线技术为一体的现代移动通信网络科研与教学实验系统。通过搭建真实完整的4G（LT-LTE）移动通信网络，能在脱离公网的情况下，实现网内话音通信、短信收发、视频通话、高速数据下载等4G业务。同时也可以作为延伸与公网互联互通，可直接应用于智慧城市、物联网的相关行业。该系统适应于本科或高职高专院校的通信工程、物联网工程、计算机科学与技术、电子信息工程等专业的教学、科研与实验。

二、系统组成

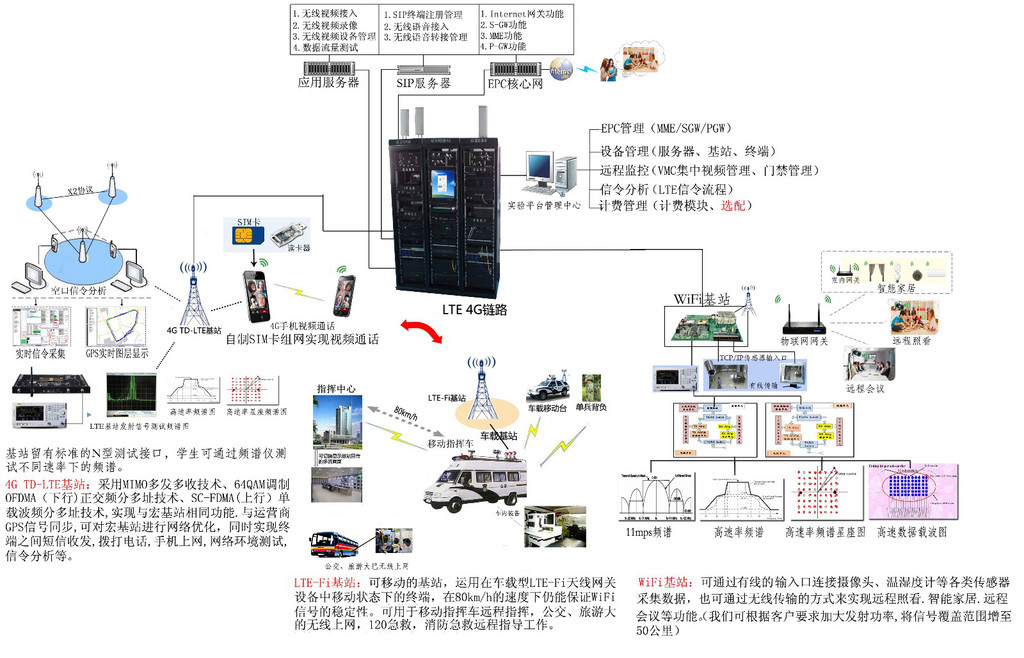

系统网络部分包含LTE基站e-NodeB、EPC核心网、LTE-FI基站、WiFi基站、语音单元、应用服务单元等，并有相应的软件；LTE终端部分包含：LTE智能手机、LTE视频终端、LTE无线传感器终端等。

三、产品特点

1、多种无线组网方式

系统包含EPC核心网、应用服务单元、语音单元、教学管理终端、接入层（基站）、终端应用层等部分，配置LTE、LTE-FI、WiFi物联网三种基站，组成多功能网络架构，将移动通信技术、移动互联网技术应用、物联网及智慧城市网络架构概念综合到教学系统中，培养学生在LTE网络规划，数据配置，基站运行维护等方面技能，同时帮助学生建立现代移动通信多模式网络结构概念。

2、自组网功能

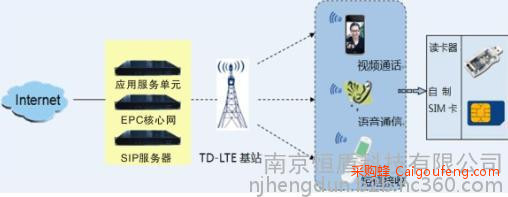

系统可与运营商设备进行对接，同时可在脱离公网的情况下，通过自制SIM卡实现自组网功能。

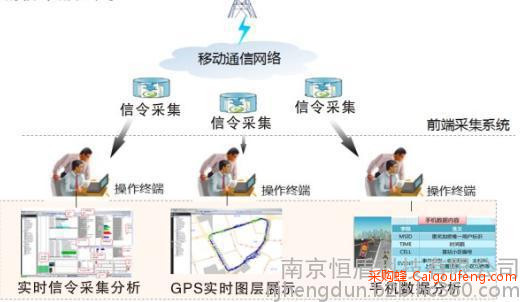

3、专业化的4G信令流程分析（实时捕获公网和内网环境下的信令流程）。

4、 LTE基站（不需通过宏基站组网）

4.1 用户终端数：32个。

4.2 自制SIM卡组网。

4.3 LTE+EPC核心网系统构建真实的4G网络（所有4G组网非MIFI、CPE），完成LTE-4G的全功能业务模式：语音、短信、视频通信、高速数据传输等，同时对LTE用户提供信令处理、移动性管理。

4.4可通过EPC核心网验证组网SIM卡的注册信息。

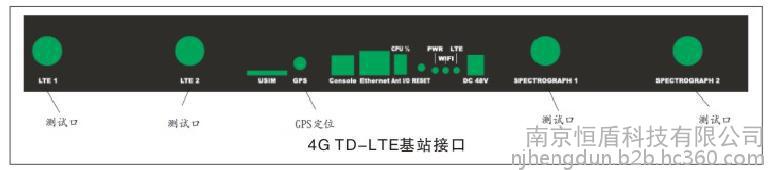

4.5 留有标准的测试接口及终端用户快速定位接口，模拟用户位置及遇到故障时的信息实时反馈，方便对用户的后续管理及维护。

5、TD-LTE-FI基站

5.1 可移动性基站，能够承受高强度的抗震、冲击；电源采用宽范围输入设计方式，满足车载设备对电源的特殊要求，支持TD-LTE形式接入网络。

5.2 终端数：256个。

5.3 速率**下载速率100Mbps**高上传速率50Mbps

5.4 后台认证管理系统实现对LTE-FI的统一管理：射频三控制、用户管理等，作为TD-LTE移动网络和WLAN融合型接入产品，已广泛应用在轨道交通、公交车、旅游景点等应用场景。移动状态下的终端，80km/h的速度下，仍能保证WiFi信号的稳定性。

6、WiFi物联网基站（分解式）

6.1基站为分解式，分为接收和发送二部分，同时留有N测试接口，可外接仪器检测信号传输流程，同时可对分解式的基站进行信令流程测试。

6.2 终端数：40-60个（保证同时通话不掉线）

6.3快速、轻松的勘测教学网络无线网络信道环境。

6.4准确分析当前无线教学Wi-Fi状况和客户端状况。

6.5侦听教学网络的无线网络数据包，对信令进行分析。

6.6快速诊断无线网连接故障，对无线连接的过程进行详细的呈现。
